Больше труб

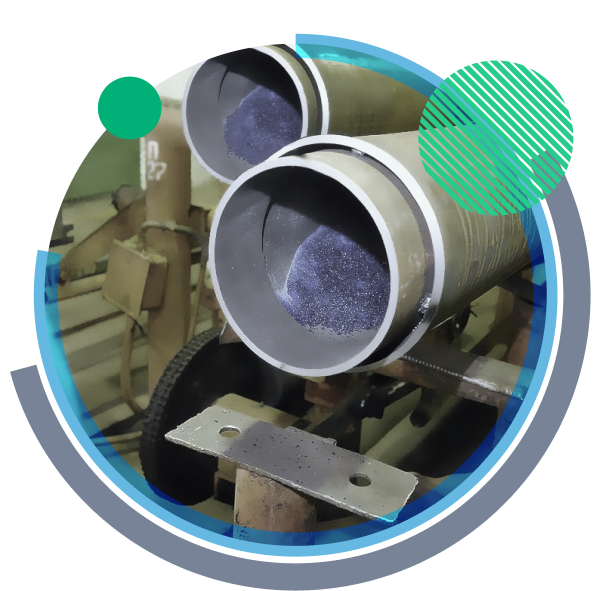

Увеличение выпуска остеклованных труб

Основные причины возникновения проблемы и их взаимосвязь

Почему недостаточная производительность печи?

Продолжительный нагрев и выход на рабочий режим электрической печи

Почему требуется нагрев печи?

Произошла внеплановая остановка электрической печи или потребовался внеплановый ремонт

Почему произошла внеплановая остановка?

Снизилась энергетическая эффективность электрической печи, что привело к снижению производительности

Почему снизилась энергетическая эффективность?

Произошел выход из строя нагревательных элементов вследствие попадания на них расплава стекла

Почему расплав стекла попал на нагревательные элементы?

Нагревательные элементы установлены близко к поду электрической печи

Нагревательные элементы печи

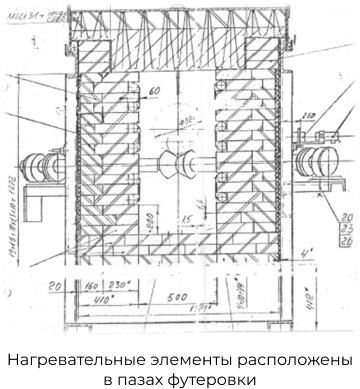

Существующее размещение

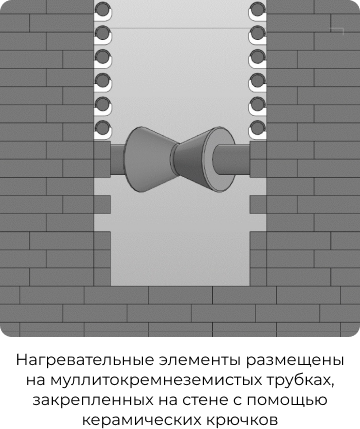

Предлагаемое размещение

Варианты конструкций и размещения нагревателей

Проволочные спирали, полузакрытые в пазах футеровки

Коэффициент эффективности излучения αэфф

0,16-0,24

Проволочные спирали на полочках и трубках

Коэффициент эффективности излучения αэфф

0,30-0,36

Тестирование принятого решения

ЦЕЛЬ ПРОВОДИМОГО ТЕСТИРОВАНИЯ

Определить зависимость скорости нагрева металлического образца от расположения нагревательных элементов

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ

нихромовая спираль (Х20Н80-Н)

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ

металлическая пластина

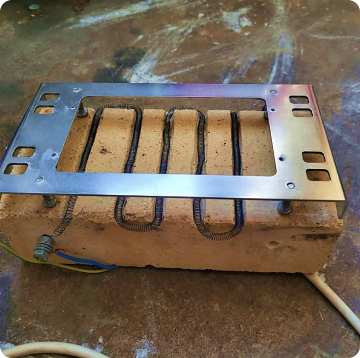

В ПАЗАХ

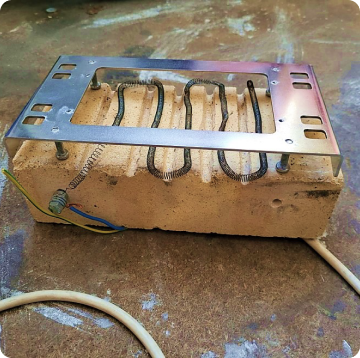

ВНЕ ПАЗОВ

Определение прироста температуры нагрева заготовки за счет изменения варианта размещения нагревателя (на 2 мин.):

ΔT = T2 – T1 = 105,3 – 79,6 = 25,7 ℃

Установление коэффициента прироста температуры нагрева за счет изменения варианта размещения нагревателя (на 2 мин.):

K = ΔT / T1 = 25,7 / 79,6 = 0,323 (+32,3%)

Определение коэффициента эффективности излучения за счет изменения варианта размещения нагревателя (на 2 мин.):

А эфф = αэфф1 * (1 + K) = 0,24 * (0,323 + 1) = 0,318

Таким образом, установлено:

А эфф = ααэфф2
коэффициент эффективности излучения (спирали на полочках в трубках)
